I en värld av förbränningsmotorer bestämmer arrangemanget av cylindrar direkt ett fordons karaktär, effekt och utrymmesbehov. Cylinderlayouten är en avgörande aspekt i både personbilar och högpresterande fordon.

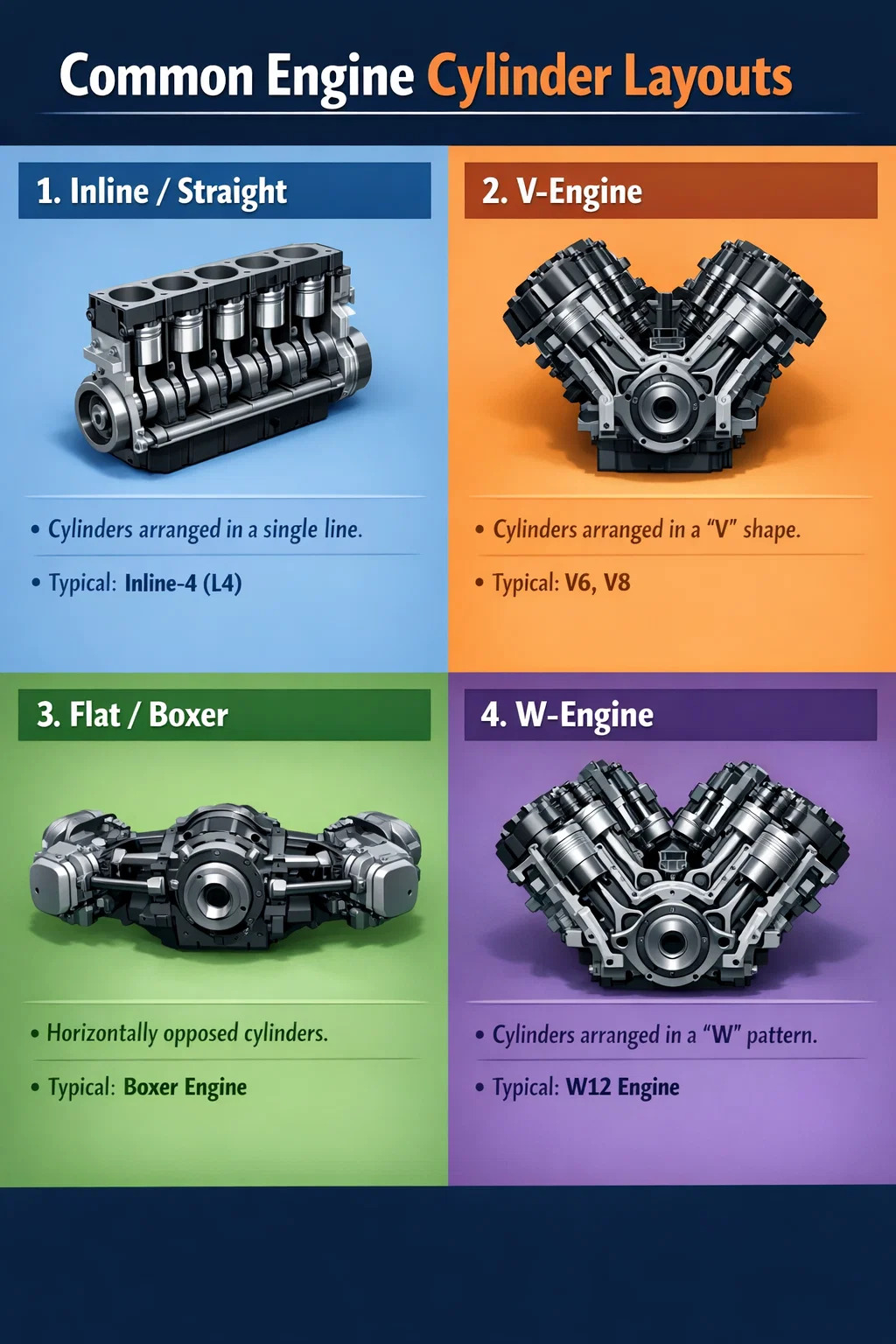

Här är några av de vanligaste cylinderarrangemangen:
1. Inline/Rak
Detta är den mest använda layouten. Alla cylindrar är ordnade prydligt i en enda rad.
Funktioner: Enkel struktur, låg kostnad och relativt lätt att underhålla eftersom den bara har ett cylinderhuvud.
Tillämpningar: De vanligaste fyrcylindriga motorerna (L4) använder denna layout. För motorcykelcylindrar , den inline-fyrcylindriga är också "hjärtat" hos många sportmotorcyklar, vilket ger mycket smidig kraftleverans.
2. V-motor
Om det finns för många cylindrar (t.ex. 6 eller 8), skulle det vara för långt att arrangera dem i en enda rad. Därför delar designers cylindrarna i två grupper, arrangerade diagonalt som bokstaven "V".
Funktioner: Förkortar motorlängden, vilket gör strukturen mer kompakt. Denna layout eliminerar effektivt vissa vibrationer och ljudet är kraftfullare.
Tillämpningar: Vanligtvis i medelstora till stora sedanbilar eller högpresterande sportbilar (som V6, V8). Inom motorcykelområdet är V-twin en klassiker, känd för sin unika rytm och starka vridmoment vid låga varvtal.
3. Flat/Boxer
Föreställ dig två boxare som står rygg mot rygg och kastar slag åt sidorna; det är så en horisontellt motsatt motor fungerar. Cylindrarna ligger horisontellt på vardera sidan av vevaxeln.
Funktioner: Mycket låg tyngdpunkt, vilket avsevärt förbättrar fordonets hanteringsstabilitet, som en tumlarleksak.
Tillämpningar: Denna layout är relativt sällsynt, med de mest kända exemplen är Porsche och Subaru. I motorcyklar är den berömda "boxer"-motorn också ett utmärkt exempel på denna struktur.
4. W-motor
Detta kan ses som två V-motorer kombinerade. Cylindrarna är arrangerade i ett sammankopplande mönster, som liknar bokstaven "W".
Funktioner: Tillåter att fler cylindrar kan monteras i ett mycket litet utrymme, vilket resulterar i extremt kraftfulla motorer, men strukturen är också mycket komplex. Användning: Finns vanligtvis endast i toppklassiga lyxbilar eller superbilar, till exempel de med W12-motorer.
