Kan du byta ut en enda cylinder? Motorcykel Cylinder Guide

Kan du byta ut en encylinder på en motorcykel?

Det korta svaret är ja - du kan byta ut en enstaka motorcykelcylinder, och speciellt för encylindriga cyklar är detta ett av de mer enkla motorjobben som en erfaren hemmekaniker eller butik kan ta sig an. Oavsett om du har att göra med en sprucken borrning, en sprucken pipa eller hårt slitage som honing inte längre kan fixa, är att byta ut cylindern en väletablerad reparationsväg. På flercylindriga motorcyklar gäller samma princip: enskilda cylindrar kan bytas ut utan att dra eller bygga om hela motorn, även om komplexiteten ökar med antalet inblandade cylindrar.

Som sagt, "kan du" och "ska du" är två olika frågor. Beslutet att ersätta kontra reparation a motorcykel cylinder beror på typen av skada, cylindermaterialet, om överdimensionerade kolvar fortfarande finns tillgängliga och din budget. Den här guiden går igenom allt du behöver veta innan du drar tunnan från din cykel.

Vad är en motorcykelcylinder och vad gör den?

Motorcykelcylindern - ibland kallad cylindertrumman - är kärnhuset i motorns förbränningskammare. Den tillhandahåller det förseglade hålet i vilket kolven rör sig upp och ner, och omvandlar bränsletändning till mekanisk rörelse. I en fyrtaktsmotor händer detta vartannat vevaxelvarv. I en tvåtaktsmotor sker förbränning varje enskilt varv, vilket ger betydligt mer termisk och mekanisk belastning på cylinderväggarna.

Cylindrar är vanligtvis gjutna av järn eller aluminium. Gjutjärnscylindrar är lättare att borra om när de är slitna eftersom material kan tas bort och hålet förstoras för att ta emot överdimensionerade kolvar. Aluminiumcylindrar är lättare och avleder värme mer effektivt, men de kräver ett härdat inre foder - antingen en gjutjärnshylsa eller en Nikasil-beläggning (nickel-kiselkarbid) - för att överleva friktionen från en rörlig kolv. Denna distinktion spelar stor roll när du bestämmer dig för om du ska reparera eller byta ut din cylinderpipa.

En encylindrig motorcykelmotor innehåller exakt ett av dessa fat, med en kolv, en uppsättning ringar och en förbränningskammare. Denna enkelhet är en anledning till att encylindriga cyklar är välkända för att de är lätta att underhålla: det finns bara en cylinder att hantera när något går fel.

Signerar att din motorcykelcylinder behöver bytas ut

Innan du bestämmer dig för ett komplett cylinderbyte måste du diagnostisera problemet korrekt. Flera symtom pekar direkt på cylinderslitage eller skador, och de rätta diagnostiska testerna kan berätta om en hone kommer att fixa det eller om en ny pipa är det enda praktiska alternativet.

Förlust av kompression

Ett kompressionstest är det första verktyget att nå. Ta bort tändstiftet och gänga i en kompressionsmätare. Med gasreglaget vidöppet, dra igång motorn tills mätaravläsningen stabiliseras. De flesta friska fyrtakts encylindriga motorer bör läsa mellan 120 och 180 psi, beroende på tillverkarens specifikation - kontrollera din servicemanual för det exakta intervallet. En avläsning som är betydligt under spec pekar på internt läckage.

Följ upp med ett vått kompressionstest: spruta in en liten mängd motorolja i cylindern genom tändstiftshålet och upprepa testet. Om kompressionen ökar med mer än 20 % är slitna kolvringar troligen boven. Om avläsningarna förblir desamma med och utan olja, ligger problemet i ventilerna eller topppackningen - inte själva cylinderloppet.

Skårade eller skadade cylinderväggar

Vertikala skåror på cylinderväggarna - synliga som ljusa, parallella repor som löper upp och ner i hålet - är den mest definitiva indikatorn på cylinderskada. Poängen beror vanligtvis på smörjningsfel, skräp eller kolvring kollaps. Ljusa skåror kan ibland åtgärdas med en finslipning för att återställa det kryssmönster som ringarna behöver för att täta ordentligt. Djupa skåror, eller skåror som sträcker sig genom en Nikasil-beläggning ner till aluminiumbasmaterialet, kräver nästan alltid antingen omplätering eller ett fullständigt cylinderbyte.

Överdrivet slitage

Över tiotusentals mil slits till och med ett välskött cylinderhål utöver sin tolerans. Använd en hålmätare eller snäppmätare med en mikrometer för att mäta håldiametern i toppen, mitten och botten av kolvens rörelsezon. Jämför dina mått med standardhålspecifikationen i servicemanualen. Om slitaget överskrider tillverkarens servicegräns - vanligtvis runt 0,05 till 0,10 mm utanför standardhålet på de flesta japanska singlar - behöver cylindern uppmärksamhet.

Synlig kolvskada

Skador på kolven och skador på cylindern går ofta ihop. Pitting eller erosion på kolvkronan från detonation, smälta områden från rinnande mager, eller vertikala märken på kjolen från smutskontamination allt tyder på att hålet också har tagit skada. Vid inspektion av en cylinder, ta alltid bort och inspektera kolven samtidigt.

Ihållande oljekonsumtion eller blå rök

Om din motorcykel konsekvent bränner olja och avger blå rök från avgaserna, och nya kolvringar inte löser det, kan själva hålet ha slitits bortom den punkt där ringarna kan täta effektivt. En pipa som inte längre är rund - ett tillstånd som kallas "out of round" - kommer inte att hålla en ordentlig ringtätning oavsett hur nya ringarna är.

Reparera eller byt ut: Hur man bestämmer sig

Inte varje skadad motorcykelcylinder behöver bytas ut. I många fall kan pipan återställas genom bearbetning eller omlackering till en bråkdel av kostnaden för en ny del. Nyckelvariablerna är cylindermaterial, beläggningstyp och skadans svårighetsgrad.

För gjutjärnscylindrar är omborrning för att acceptera en överdimensionerad kolv – vanligtvis tillgänglig i steg om 0,25 mm, 0,50 mm och 1,00 mm över lager – en beprövad och kostnadseffektiv reparation. Hålet bearbetas exakt runt och slipas sedan för att ge den ytfinish som ringarna behöver. Att spara 50 % eller mer jämfört med att köpa en ny cylinder är realistiskt när omborrning är ett alternativ.

För Nikasil-belagda aluminiumcylindrar är situationen annorlunda. När Nikasil väl har äventyrats kan du inte bara borra om det nakna aluminiumet – det mjuka basmaterialet kommer inte att överleva utan ett härdat foder. Omläggningstjänster kan strippa och återanvända Nikasil för ungefär $150 till $400 per cylinder, men bara när skadan inte har trängt in så djupt att basaluminiumet är strukturellt äventyrat. Om den har det, är ersättning den enda vägen.

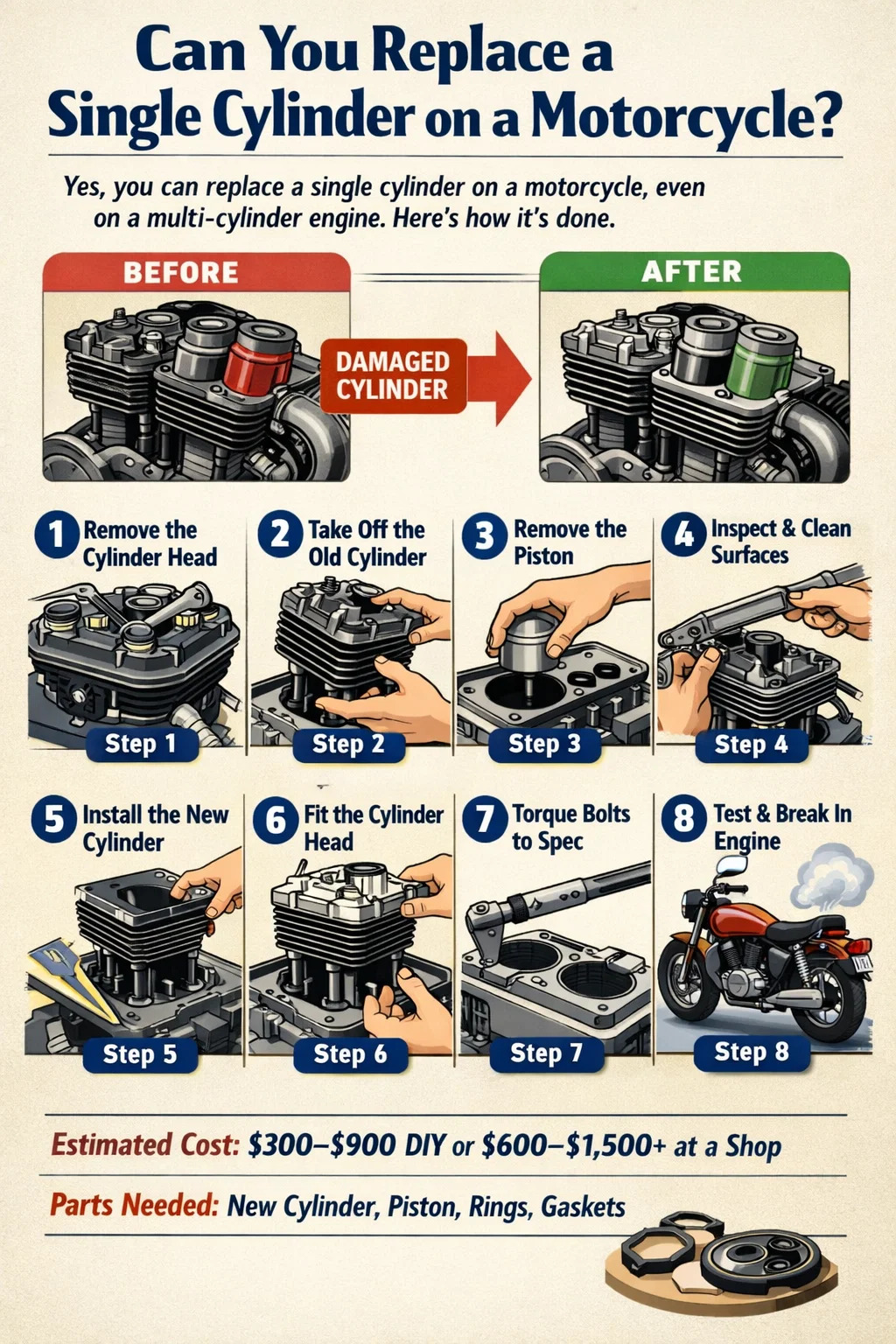

Hur man byter ut en motorcykelcylinder: Steg-för-steg-översikt

Att byta ut en motorcykelcylinder - oavsett om det är på en encylindrig motor eller en cylinder på en flercylindrig cykel - följer samma allmänna sekvens. På en encylindrig motorcykel är jobbet mer tillgängligt eftersom det inte finns några intilliggande cylindrar att arbeta runt, vilket gör det till ett realistiskt projekt för en kompetent hemmekaniker med rätt verktyg.

Vad du behöver

• Servicemanual specifik för din motorcykelmodell
• Momentnyckel och en hel hylssats
• Kolvringskompressor
• Borrmätare eller snäppmätare med mikrometer
• Packningsskrapa och rengöringslösningsmedel
• Ersättningscylinder, baspackning och topppackning
• Ny kolv och ringar anpassade till ersättningscylinderns hålstorlek
• Motorolja och kylvätska (om vätskekyld)

Steg 1: Töm vätskor och förbered motorn

Tappa ur motoroljan när motorn är helt kall. På vätskekylda motorcyklar, töm även kylvätskan. Lämna om möjligt över natten så att kvarvarande vätska rinner ut helt från alla passager. Fäst motorcykeln på ett mittställ eller paddockstativ så att den inte kan röra sig under arbetet.

Steg 2: Ta bort avgassystem och cylinderhuvud

Lossa alla samlingsrörsbultar gradvis och jämnt – ta aldrig bort en bult helt innan de andra har lossats, eftersom detta ger ojämn belastning på huvudet. Ta bort avgasröret. Koppla bort alla elektriska anslutningar vid huvudet (som kylvätsketemperatursensorn), ta sedan bort cylinderhuvudsbultarna i omvänd ordningsföljd som visas i din servicemanual. Huvudbultar på de flesta singlar tas bort i ett kors- eller spiralmönster. Lyft bort huvudet, var noga med att inte tappa det på det exponerade cylinderhålet.

Steg 3: Ta bort cylinderpipan

Med huvudet av hålls cylindertrumman på plats av basmuttrar eller dubbar som träs in i vevhuset. Ta bort dessa fästelement försiktigt och notera deras positioner - på vissa motorer är dubbarna olika långa. Lyft pipan rakt upp från kolven. Stöd kolven så att vevstången inte slår mot vevhusets mynning när botten av pipan rengör kolvringarna. Linda in vevhusöppningen med en ren trasa för att förhindra att skräp faller in.

Steg 4: Ta bort kolven

Ta försiktigt bort kolvringarna genom att sprida var och en så mycket att de glider av kronan - överdriven spridning spricker dem. Ta bort fjäderringarna (armringarna) från kolvtappshålet. Dessa är under fjäderspänning och kan flyga över verkstaden om de inte kontrolleras. Använd ett verktyg för borttagning av kolvstift eller en lämplig avdrift för att trycka ut kolvstiftet och separera kolven från vevstaken. Inspektera det lilla ändlagret (nållagret på toppen av vevstaken) och byt ut det om det finns någon ojämnhet eller glapp.

Steg 5: Rengör och inspektera alla passande ytor

Skrapa vevhusets basyta och undersidan av cylinderhuvudet ordentligt rena från allt gammalt packningsmaterial. Eventuella rester kommer att förhindra att de nya packningarna tätar ordentligt. Kontrollera att vevhusets motverkande yta inte är skev med hjälp av en rätkant. Rengör förbränningskammaren på cylinderhuvudet och inspektera för sprickor eller erosion runt ventilsätena och tändstiftsgängorna.

Steg 6: Installera den nya cylindern

Installera den nya kolven på vevstaken, montera nya fjäderringar (återvänd aldrig gamla fjäderringar - de är engångssäkerhetskomponenter) och installera de nya kolvringarna enligt anvisningarna i servicemanualen, med ringgaporna förskjutna i de visade positionerna. Montera den nya baspackningen torrt eller med ett tunt kladd av packningsförslutning enligt anvisningar från tillverkaren. Komprimera ringarna med ett ringkompressorverktyg och sänk sedan ersättningscylindercylindern rakt ner över kolven. Håll hålet perfekt i linje med kolven när du sänker den; genom att tvinga den i en vinkel kommer en ring att bryta.

Steg 7: Sätt tillbaka cylinderhuvudet och dra åt alla fästelement

Montera en ny topppackning — återanvänd aldrig en topppackning. Sänk huvudet försiktigt, skruva in alla huvudbultar för hand och dra sedan åt dem i flera steg enligt sekvensen i servicemanualen. De flesta encylindriga motorer drar åt sina huvudbultar mellan 25 och 45 Nm beroende på bultstorlek och motordesign; din manual kommer att specificera den exakta siffran. Efter åtdragning ansluter du avgaserna, kylsystemets komponenter och elektriska anslutningar igen. Fyll på olja och kylvätska.

Steg 8: Bryt in den nya cylindern

En ny motorcykelcylinder kräver en ordentlig inkörningsperiod för att kolvringarna ska kunna sitta mot hålväggen. Undvik ihållande höga varvtal eller fullgasdrift under de första 500 till 1 000 km. Variera motorns varvtal ofta och byt oljan efter de första 100 till 200 km för att spola bort eventuella metallpartiklar som bildas under ringen. Kontrollera efter läckor efter de första åkerna och dra åt huvudbultarna igen efter den första värmecykeln om din servicemanual rekommenderar det.

Byte av en encylinder på en flercylindrig motorcykel

På parallella tvilling-, inline-fyra- eller V-twin-motorcyklar ersätter du tekniskt sett en cylindertrumma bland flera - men processen är mer involverad på grund av förpackningsbegränsningar. På många V-twin-motorcyklar (vanligt i cruiser-stilscyklar) är de främre och bakre cylindrarna individuellt åtkomliga och kan tas bort en i taget, vilket förenklar jobbet avsevärt jämfört med en inlinemotor där cylindrarna delar en enda gjutning.

På inline-fyra motorer är de fyra cylindrarna vanligtvis utformade som ett enda block snarare än separata fat. I denna design kan du inte byta ut bara en cylinder isolerat - hela blocket måste tas bort och bytas ut eller renoveras. Detta är ett fundamentalt annorlunda jobb än att byta ut den enskilda pipan på en encylindrig eller V-twin motorcykel och kommer att kräva avsevärt mer arbete och kostnader.

Vid byte av en cylinder i V-twin eller liknande utförande där separata pipor finns, är det värt att mäta hålet på den intakta cylindern samtidigt. Om båda cylindrarna är lika slitna, kan byte av bara en leda till att den andra hamnar på gränsen att misslyckas inom en kort tid, vilket resulterar i en andra omgång av arbetskostnader. Många erfarna mekaniker rekommenderar att man gör båda samtidigt om körsträckan eller slitagenivån på den orörda cylindern är nära servicegränsen.

Encylindriga motorcyklar: Varför cylinderarbete är mer tillgängligt

Encylindriga motorcyklar har ett mångårigt rykte för mekanisk enkelhet och låga underhållskostnader, och detta sträcker sig direkt till cylinderarbete. Med bara en borrning att hantera är åtkomsten enkel, delar är lättare att köpa och det övergripande arbetet tar mindre tid i verkstaden.

Ventilservice på en encylindrig motor involverar bara ett cylinderhuvud, medan en V-twin kräver åtkomst till två huvuden - fram och bak - och en parallell-fyra kräver att man arbetar genom minst fyra ventiler, ofta åtta eller sexton totalt. För en förare som har för avsikt att göra sitt eget underhåll är byte av motorcykelcylinder på en singel den mest hanterbara versionen av jobbet.

Ersättningsdelar till vanliga encylindriga motorcyklar - terrängcyklar på 250cc till 450cc, pendlarsinglar i intervallet 125cc till 300cc och klassiska brittiska och japanska singlar - är allmänt tillgängliga via eftermarknadsleverantörer. Kolv- och ringsatser från märken som specialiserar sig på motorkomponenter för powersports täcker vanligtvis ett brett utbud av hålstorlekar och erbjuder både standard- och överdimensionerade alternativ, vilket gör det enkelt att matcha en ny kolv till en omborrad eller ersättningscylinder.

Vanliga misstag att undvika vid byte av motorcykelcylinder

Även erfarna mekaniker kan göra fel under cylinderarbete som leder till för tidigt haveri eller motorskador. Dessa är de mest följdmisstag att skydda sig mot:

• Mäter inte den nya cylindern före installation. Även en ny eller renoverad cylinder bör mätas för att verifiera att den uppfyller specifikationen innan den sätts på motorn. OEM- och eftermarknadsdelar är inte alltid inom toleransen direkt ur lådan.
• Återanvändning av fjäderringar. Kolvstiftsringen är engångsdelar. En använd låsring som lossnar inuti motorn kommer att förstöra hålet och kolven inom några sekunder. Passar alltid nya.
• Felaktig ringgap. Kontrollera ändgapet på varje kolvring i hålet före montering. Om gapet är för litet kommer ringsändarna att stöta ihop när cylindern värms upp och expanderar, vilket gör att ringen går sönder eller slits hålet. Om den är för stor blir kompressionen dålig.
• Fel vridmomentsekvens eller -värden. Huvudbultens vridmomentsekvens finns för att fördela klämbelastningen jämnt över huvudpackningen. Att hoppa över sekvensen eller vrida för mycket kan förvränga huvudet eller krossa packningen ojämnt, vilket leder till en blåst huvudpackning kort efter återmontering.
• Skräp i vevhuset. Om du lämnar vevhuset öppet utan att täcka det under jobbet uppmanas grus, packningsmaterial eller hårdvara att falla in. Allt skräp som når oljepassagerna eller vevaxeln kan orsaka katastrofala skador i den nedre änden.
• Hoppa över inkörningsperioden. Att installera en ny cylinder och omedelbart köra på full gas kommer att förhindra att ringarna sitter på rätt sätt och kan ta igen det nya hålet inom de första timmarna av drift.

Cylinderbyte vs. motorbyte: När är det mer meningsfullt att byta ut hela motorn?

Ibland tippar ekonomin med cylinderbyte till förmån för att helt enkelt köpa en begagnad ersättningsmotor. Om den nedre delen av motorn (vevaxel, vevstakeslager, transmission) också visar slitage, är det inte ekonomiskt rimligt att spendera flera hundra dollar på cylinderarbete bara för att bottenändan ska gå sönder kort efter.

Som ett allmänt riktmärke: om kostnaden för cylinderbyte - delar plus arbetskraft - närmar sig eller överstiger 60 till 70 % av kostnaden för en begagnad motor som är välkänt bra, och resten av motorn inte nyligen har inspekterats eller servas, är ett byte av begagnad motor värt att överväga. Attraktionen med ett fullständigt motorbyte är att du vet att allt inuti den har fungerat tillsammans och är i konsekvent skick, medan en riktad cylinderreparation kan avslöja andra problem när motorn öppnas.

Som sagt, en begagnad motor bär på sina egna okända. Utan ett kompressionstest, läckagetest och oljeanalys på donatormotorn före köp, byter du en uppsättning osäkerheter mot en annan. Många förare föredrar insynen i att reparera en känd motor med diagnostiserade problem framför att installera en begagnad enhet med en okänd historia.

Hur mycket kostar det att byta ut en motorcykelcylinder?

Kostnaden varierar mycket beroende på cylindertyp, motorcykelmärke och modell, om OEM- eller eftermarknadsdelar används, och om arbetet utförs gör det själv eller av en butik. Tabellen nedan ger realistiska kostnadsintervall för de vanligaste scenarierna:

För en typisk liten till medelstor encylindrig motorcykel, faller den totala kostnaden för en DIY-cylinderbyte - inklusive den nya cylindern, kolvsatsen, packningssatsen och nya fjäderringar - vanligtvis mellan $200 och $600 i delar, beroende på om du väljer OEM- eller kvalitetskomponenter på eftermarknaden. Handla arbetskraft för hela jobbet på en encylindrig motor går vanligtvis tre till sex timmar, till butikspriser som vanligtvis sträcker sig från $80 till $130 per timme, vilket sätter arbetskostnaden på ungefär $240 till $780.

Välj mellan OEM- och eftermarknadsmotorcykelcylinderdelar

OEM-cylindrar är tillverkade enligt samma specifikationer som originaldelen och kommer att passa och prestera exakt som de är designade. För motorcyklar i nuvarande produktion som fortfarande omfattas av garanti, eller för högpresterande cyklar där toleranserna är snäva, är OEM det säkrare valet. Den största nackdelen är priset - OEM-cylindrar kan vara betydligt dyrare än eftermarknadsalternativ, och för äldre eller utgående modeller kanske OEM-delar inte längre är tillgängliga alls.

Eftermarknadscylindrar och kolvsatser från välrenommerade leverantörer av powersports-delar är ett väletablerat alternativ och täcker ett brett utbud av motorcyklar. För många vanliga encylindriga terräng- och pendlarcyklar inkluderar eftermarknadens kolvsatser kolv, ringar, handledsstift, fjäderringar och ibland cylindern - till ett betydligt lägre pris än OEM. Kvaliteten varierar mellan eftermarknadsmärken, så det är värt att verifiera att leverantören har en meritlista med din specifika motor innan du förbinder dig till ett köp.

En praktisk anmärkning: när du beställer en eftermarknadscylinder, verifiera håldiametern, dubbhålsmönster och portlayout mot originalet - särskilt på äldre eller mindre vanliga motorcyklar där flera produktionsvarianter kan ha funnits. Att använda OEM-artikelnumret som referens när du beställer eftermarknad säkerställer att du får en direkt ersättning snarare än en nära-men-inte-helt-kompatibel del.
